小型防水微动开关的工作原理及重要参数

2021-10-15 15:00:44

0次

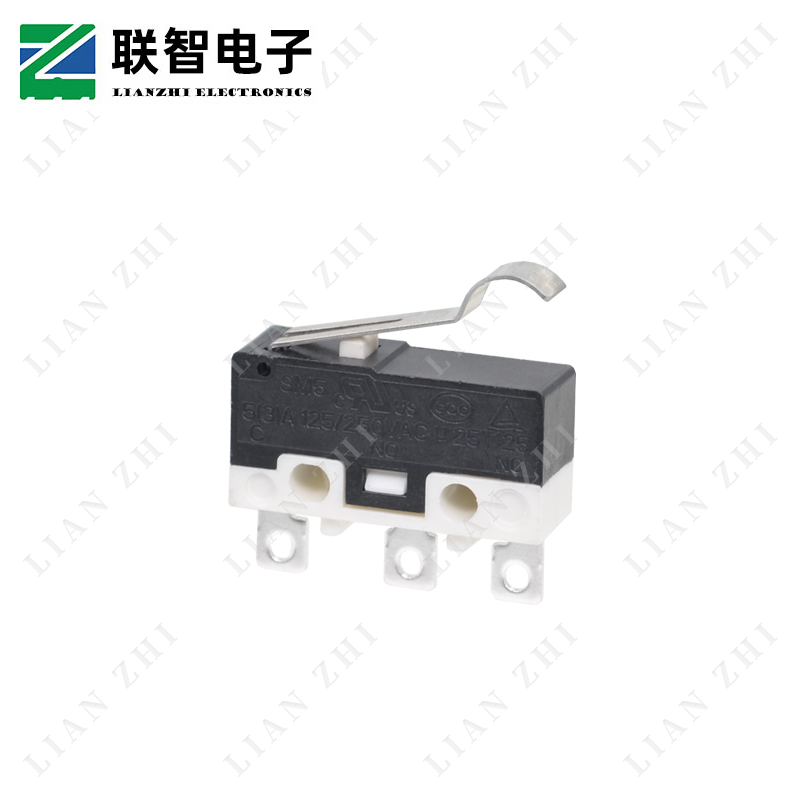

小型防水微动开关是具有微小接点间隔和快动机构，用规定的行程和规定的力进行开关动作的接点结构，用外壳覆盖，其外部有驱动杆的一种防水开关。有接点在防水微动开关类型中，和具有防水微动开关特性的半导体开关相比，通过接点的机械开关来实现开关的功能。

重要参数：

产品规格：8.3*5.3*6.9

产品型号：MX2

产品包装：1000PCS/袋

机械寿命：50万次

电气寿命：10万次

接触电阻：100 mΩ MAX.

绝缘电阻：100 MΩ MIN.

防水等级：IP67

工作原理

外机械力通过传动元件(按销、按钮、杠杆、滚轮等)将力作用于动作簧片上，当动作簧片位移到临界点时产生瞬时动作，使动作簧片末端的动触点与定触点快速接通或断开。当传动元件上的作用力移去后，动作簧片产生反向动作力，当传动元件反向行程达到簧片的动作临界点后，瞬时完成反向动作。微动开关的触点间距小、动作行程短、按动力小、通断迅速。其动触点的动作速度与传动元件动作速度无关。

产品特点：

1.高精度弹片结构，实现快速切换、长寿命、触感极佳。

2.采用防水结构，防水等级可达到IP67。

3.配置多种形状驱动柄、多种操作力和多种端子类型供产品结构设计使用。
适用范围：适用于汽车、仪器、家用电器、智能交通等领域。
